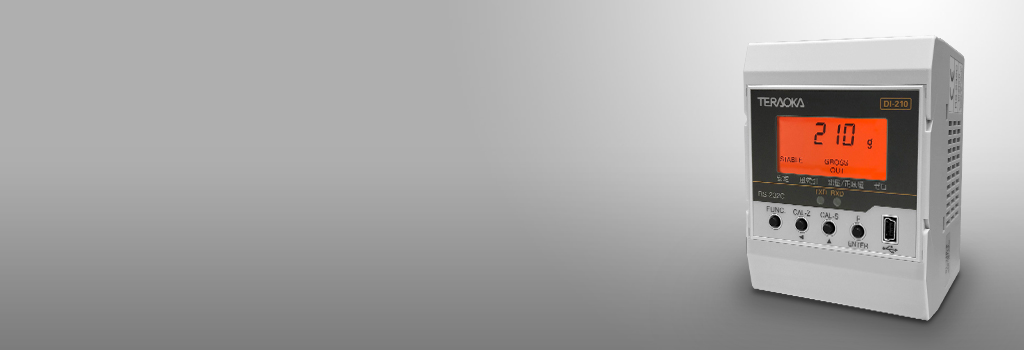

特長
「手のひらサイズ」「高速／高分解能」「低消費電力」を実現したインジケーターです。世界的なオープンネットワーク規格 CC LINK インターフェースを搭載。
高速・高分解能アプリケーション対応
500回/秒の高速A/Dサンプリング及び外部出力制御で自動はかり、 充填機などの高速計量システムに適しています。
かんたん取り付け 手のひらサイズ
35mm幅DINレールに取り付け可能。重量約260gと軽量化、小型化を実現しました。
２種類のインターフェースから選択
CC-LINKインターフェース、RS-232Cインターフェースから選択できます。
仕様
外形寸法
アナログ仕様
| 接続ロードセル | DC5V±0.25V 60ｍA以内 リモートセンス方式 350Ω系ロードセル4ヶまで接続可能 |
|---|---|
| 入力感度 | 0.15μV/d以上（d=目量） |
| 入力範囲 | -3.1mV/V～3.1mV/V |
| ゼロ点調整範囲 | ±2.5mV/V |
| 非直線性 | 0.01%F.S. |
| 温度による影響 | ゼロ点±0.2μV/℃ 感度±0.0015%F.S./℃ |
| 入力ノイズ | ±0.2μVp-p以下 (アナログフィルタ、デジタルフィルタ、安定化フィルタデフォルト設定にて） |
| アナログフィルター | 約4Hz(2,6,8,10Hz切替可) |
| A/Dサンプリング | 500回/s(250回/s、100回/s、50回/s切替可) |
| A/D内部分解能 | 24ビット |
一般仕様
| 使用温度範囲／湿度 | -10℃～50℃／85%RH以下（結露不可） |
|---|---|
| 電源電圧 | DC24V(許容可変範囲DC20.4V～DC27.6V) ※オプション:AC100V |
| 外形寸法(mm) | 72mm(W)×67.4mm(D)×96mm(H) (突起部含まず) |
| 本体自重 | 約260g |
外部制御機能
| 入力信号 | 3個を任意に選択可 OFF、ゼロリセット、ゼロクリア、風袋引き、風袋引きクリア、ホールド、正味/総量切り替え、エラー解除、投入スタート、排出スタート、非常停止、手動落差補正、強制計量完了、強制排出完了 ※以上パルス入力、パルス幅50ms以上にて1回有効 ホールド、正味量表示(総量表示時、ONで正味量表示)、一括キーロック、汎用入力１、汎用入力２、汎用入力３ ※以上レベル入力、50ms以上ショート入力にて入力中有効 |
|---|---|
| 出力信号 | 5個を任意に選択可 OFF、安定、風袋引中、総重量表示、正味量表示、センターゼロ、ホールド中、エラー、重量異常、ゼロ付近、正量(S0)、大投入(S1)、中投入(S2)、小投入(S3)、適量(S4)、不足、過量、満量、RUN ※オープンコレクタ定格 出力耐圧DC35V 最大電流50mA |
