特長

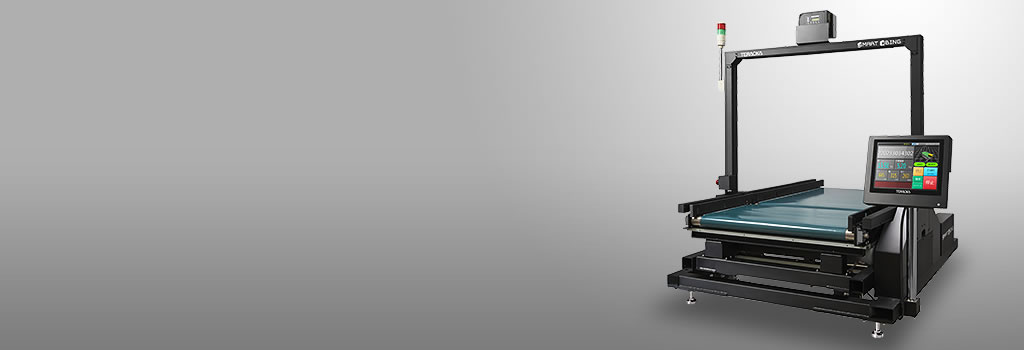

SMART QBINGは貨物や荷物のサイズ、重さを全自動で計測する物流センター向けシステムです。貨物や荷物をコンベヤーに流すだけでスピーディーに正確に計測。業界で初めて厚さ高さ5mmの物までの自動採寸を可能にしました。宅配便の利用が急増し、再配達が大きな問題となっている昨今、梱包荷姿のサイズをスピーディーに正確に計測することで、多忙を極める物流現場の効率化やコスト低減に寄与します。
EC・通販・ネットショップ業界へ向けて、お役立ち情報コラム「宅配クライシス攻略法」掲載中！（ECのミカタサイトへ）
ノンストップでスピーディーに寸法と重さを計測
コンベヤー下に内蔵された3つのスケール(秤)が重さを計量。独自の計量アルゴリズム (特許取得) により、最短40cmの間隔があれば高速で次々と流れる物を逃すことなく計測します。
コンベヤー搬送速度120m/分、平均貨物長40cm、貨物間隔40cmで9000ケース/時間を実現。計量器メーカーだからこそできる、高速処理が強みです。
※最大50kgまでの貨物を計量可能、5kgまでは50g単位、5kg以上は100g単位で計量。
物流業界初！“厚さわずか5ミリ”の梱包物を採寸！
ゲートセンサーに高精度の赤外線透過センサーを内蔵。5mmピッチで3辺を計測します。「薄型物品検出機能オプション」を追加することで、「小さい、薄い」物品の自動採寸を実現。従来の機器では3cm以上の高さが必要だった物が、5mmの薄さでも自動計測できるようになりました。5mmからの自動計測は、業界初です。
バーコード読み取り機能を一体化

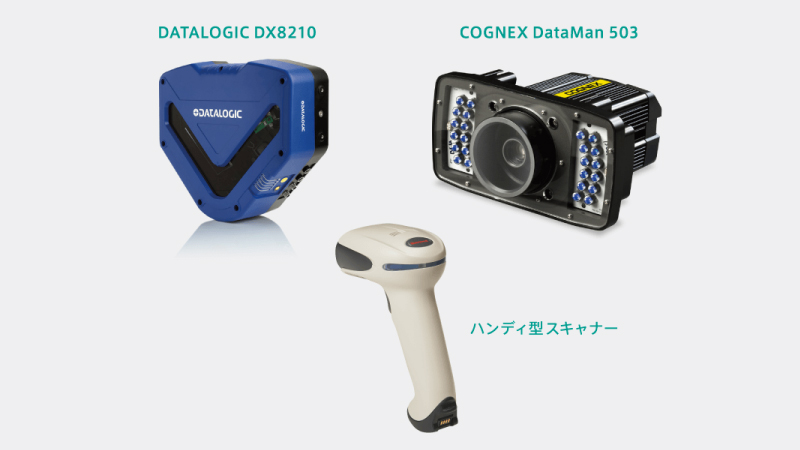

物流業務に不可欠なバーコード読み取り機能を一体化させることが可能です。バーコードスキャナーは、手動のハンディスキャナーから、コンベア上で自動読み取りする高性能スキャナーまで選択できます（オプション対応）。
測定値はPCやPLCといった上位機器に、バーコード情報と寸法・重さのデータがひとまとまりになって送られるので、WMSや仕分けライン、発送業務システム等との連携も容易に実現。物流コストの削減、保管費用の削減、倉庫スペースの有効活用等に力を発揮します。
サイズや用途に応じた多彩なバリエーション
コンベヤーが60cm幅のSQ-2000シリーズ、90cm幅のSQ-3000シリーズ、122cm幅のSQ-4000シリーズと3シリーズをラインナップ。物品の大きさや設置スペースに応じてご自由にお選びいただけます。
また、「採寸だけ」「計量だけ」「バーコード読み取りと計量だけ」といった組み合わせにも柔軟に対応しています。
仕様
外形寸法
SMART QBING 仕様
|
SQ-2002
SQ-2003 |
SQ-2202
SQ-2203 |
SQ-2200
|
SQ-3002
SQ-3003 |
SQ-3302
SQ-3303 |
SQ-3300
|
SQ-4302
|
|
|---|---|---|---|---|---|---|---|
|
コンベヤー幅
|
600mm | 900mm | 1220mm | ||||
|
機能
|
計量 | 採寸 計量 |
採寸 | 計量 | 採寸 計量 |
採寸 | 採寸・計量 |
|
最小貨物サイズ(mm)
|
150(L)× 100(W)× 30(H) ※ 「薄型物品検出機能」追加時は、5mm(H)になります。 |
||||||
|
最大貨物サイズ(mm)
|
1530(L)× 600(W)× 600(H) | 1530(L)× 900(W)× 900(H) | 1530(L)× 1220(W)× 900(H) | ||||
|
寸法目量
|
- | 5mm | - | 5mm | |||
|
寸法検出方法
|
- | 赤外線透過センサー | - | 赤外線透過センサー | |||
|
ひょう量
|
50kg | - | 50kg | - | 50kg | ||
|
はかり目量
|
50g (0～5kg) / 100g (5kg超え～50kg) |
- | 50g (0～5kg) / 100g (5kg超え～50kg) |
- | 50g (0～5kg) / 100g (5kg超え～50kg) | ||
|
計量範囲
|
200g～50kg | ||||||
|
質量検出方法
|
ロードセル | - | ロードセル | - | ロードセル | ||
|
はかり台数
|
2基 (SQ-2002/SQ-2202) 3基 (SQ-2003/SQ-2203) |
- | 2基 (SQ-3002/SQ-3302) 3基 (SQ-3003/SQ-3303) |
- | 2基 | ||
|
搬送速度
|
30～120m/分 (速度可変) | ||||||
|
最小物品搬送間隔
|
700mm (SQ-2002/SQ-2202) 400mm (SQ-2003/SQ-2203) |
400mm | 700mm (SQ-3002/SQ-3302) 400mm (SQ-3003/SQ-3303) |
400mm | 700mm | ||
|
搬送面高さ
|
500mm ※ 搬送面高さは、ご要望により指定可能です。 (500mm～ で発注時にご指定ください) |
||||||
|
インターフェース
|
RS-232、RS-422、Ethernet (100BASE-TX)、DIO (外部制御信号入出力)、USB (データ保存専用) | ||||||
|
電源電圧
|
AC200V 三相 50/60Hz | ||||||
|
消費電力
|
1.1kVA | ||||||
|
使用温度範囲/湿度
|
-10～+40℃/ 15～85%RH (結露不可) | ||||||
|
本体寸法(mm)
|
1735(L)× 1050(W)× 566(H) | 1735(L)× 1030(W)× 1240(H) | 1735(L)× 1350(W)× 566(H) | 1735(L)× 1350(W)× 1560(H) | 1735(L)× 1670(W)× 1560(H) | ||
|
本体自重
|
400kg (SQ-2002) 405kg (SQ-2003) |
410kg (SQ-2202) 415kg (SQ-2203) |
390kg | 440kg (SQ-3002) 445kg (SQ-3003) |
460kg (SQ-3302) 465kg (SQ-3303) |
450kg | 500kg |
※ 記載されている性能は、当社基準における条件のもとで測定された性能であり、使用される環境や物品の荷姿、搬送状況によっては表記された性能と異なる場合があります。
バリエーション
自動計量スケール (計量のみ）
|
SQ-2002
SQ-2003 |
計量のみ行える自動計量スケールです。 長さ153cm, 幅60cm, 高さ60cm, 50kgまでの貨物や荷物を100g単位 (5kg以下の場合は50g単位) で計量します。 SQ-2003は荷物間隔を40cmまで詰められる高速処理タイプです。(SQ-2002は荷物間隔70cmです) |
|
SQ-3002
SQ-3003 |
計量のみ行える自動計量スケールです。 長さ153cm, 幅90cm, 高さ90cm, 50kgまでの貨物や荷物を100g単位 (5kg以下の場合は50g単位) で計量します。 SQ-3003は荷物間隔を40cmまで詰められる高速処理タイプです。(SQ-3002は荷物間隔70cmです) |
自動採寸計量スケール（採寸・計量）
|
SQ-2202
SQ-2203 |
採寸と計量が行える自動採寸計量スケールです。 長さ153cm, 幅60cm, 高さ60cm, 50kgまでの貨物や荷物を計測できます。 採寸は5mm単位、重さは最大50kgまでの荷物や貨物を100g単位 (5kg以下の場合は50g単位) で計測します。 SQ-2203は荷物間隔を40cmまで詰められる高速処理タイプです。(SQ-2202は荷物間隔70cmです) |
|
SQ-3302
SQ-3303 |
採寸と計量が行える自動採寸計量スケールです。 長さ153cm, 幅90cm, 高さ90cm, 50kgまでの貨物や荷物を計測できます。 採寸は5mm単位、重さは最大50kgまでの荷物や貨物を100g単位 (5kg以下の場合は50g単位) で計測します。 SQ-3303は荷物間隔を40cmまで詰められる高速処理タイプです。(SQ-3302は荷物間隔70cmです) |
|
SQ-4302
|
採寸と計量が行える自動採寸計量スケールです。 長さ153cm, 幅122cm, 高さ90cm, 50kgまでの貨物や荷物を計測できます。 採寸は5mm単位、重さは最大50kgまでの荷物や貨物を100g単位 (5kg以下の場合は50g単位) で計測します。 |
自動採寸スケール (採寸のみ）
|
SQ-2200
|
採寸のみ行える自動採寸スケールです。 最大 長さ153cm, 幅60cm, 高さ60cmまでの貨物や荷物を5mm単位で採寸できます。 |
|
SQ-3300
|
採寸のみ行える自動採寸スケールです。 最大 長さ153cm, 幅90cm, 高さ60cmまでの貨物や荷物を5mm単位で採寸できます。 |
オプション
自動仕分け機「SORTING SYSTEM」
様々な仕分けパターンで出荷作業を効率化します。
出荷データ管理システム「SQ CLOUD」
宅配料金のシミュレーションや最適な宅配キャリアの選定が可能。
物流コスト最適化をサポートします。
キャリアコネクト
導入事例
お客様導入事例
『SMART QBING』で出荷業務が効率化されスタッフの負担が軽減
さまざまな業務改善にも貢献
株式会社山田養蜂場
山田養蜂場は、はちみつやローヤルゼリーなどのミツバチ産品をはじめ、天然素材の健康食品や化粧品、自然食品の開発、製造、販売を行っています。養蜂生産から出荷までの一連を責任を持って行うことで、自然と人間社会との調和に貢献すべく活動を続けている企業です。この度、出荷業務の効率化・省人化を目的として、自動採寸計量スケール『SMART QBING』を導入しました。
SMART QBING導入で運送会社の作業負担を大幅に軽減
株式会社きくや美粧堂
美容室で使われるほぼすべてのアイテムを扱う美容室専門の総合美容商社であるきくや美粧堂様は、ドライバー不足による宅配クライシスが叫ばれる中、配送網の安定確保のために荷主としてできることは？と模索されていました。
FAQ
-
SMART QBINGはどのような用途に使われていますか？主に物流業務において、梱包された貨物の外寸と重量を計測するために使用されています。容積データの算出が容易になるため、倉庫や輸送管理の効率化に活用されています。
-
どのくらいの大きさの荷物が計測できますか？最大で長さ153cm, 幅122cm, 高さ90cm, 重さ50kgまで計測できます。
また、最小サイズは長さ15cm, 幅10cm, 高さ0.5cm (※), 重さ200gです。
※「薄型物品検出オプション」使用時 -
箱型でない荷姿の場合も計測できますか？異型貨物を外形寸法の最大値で計測することができます。荷姿により正しく計測出来ない場合もありますので詳細は最寄りの販売店にお問い合わせ下さい。
-
コンベヤー上を斜めに搬送した場合はどのように計測されますか？斜め搬送の場合でも補正して採寸する機能があります。
-
バーコードの読み取りも同時に出来ますか？お客様の用途に応じたバーコードスキャナーを各種ご用意しています。
読み取ったバーコードの値と寸法、重さのデータを紐付けすることが出来ます。 -
どのようなバーコードを読み取ることが出来ますか？物流業務でよく使用されるNW-7 (CodaBar), CODE39, CODE128, JANコードや二次元コードも読み取ることが出来ます。詳しくは最寄りの販売店にお問い合わせください。
-
計測したデータをパソコンに取り込む事はできますか？Ethernet, RS-232Cのインターフェースを備えていますので、PCと接続して計測データを送ることが出来る他、USBメモリーに計測データを保存してパソコンに取り込むことも可能です。
