デジコンポシリーズ
強靭な構造、作業条件に応じて使い方は自在

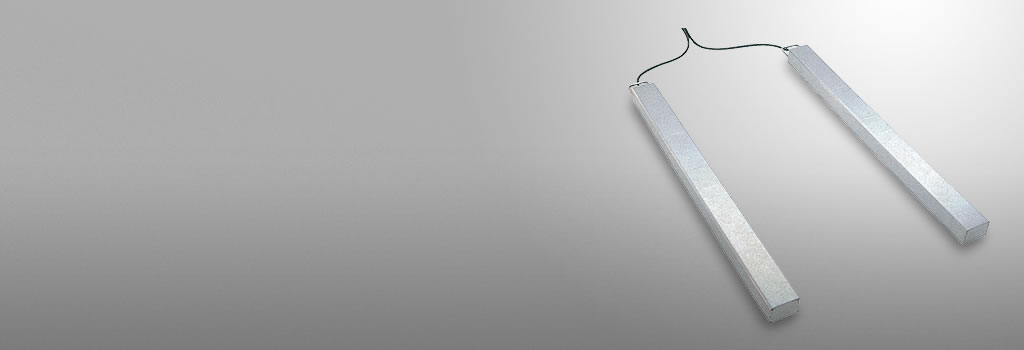

バー型スケール

製造・物流

プラットフォーム型スケール

特長

さまざまな表示器に接続可能、重い荷物の計量に便利なバー型スケールです。最大ひょう量は600kg、1.5t、3t。ロードセルに独自の特殊コーティングを施した強靭な構造で、超過荷重や衝撃に耐える安定した高精度計量を実現。作業条件に応じて形状の変更ができ、対応するジョイント類も揃えています。

資料ダウンロードはこちら

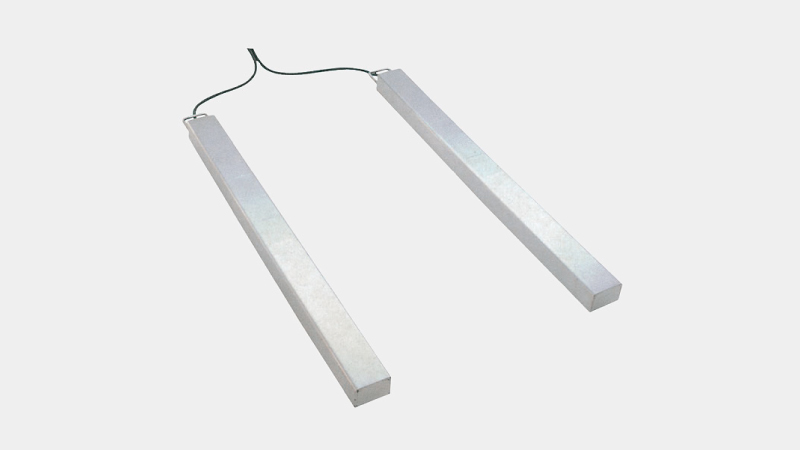

基本型バータイプとして使用

計量物や作業性に応じて柔軟に対応できます。
・　2本のバーからなるシンプルな設計のため保守・点検も簡単。
・　自重が軽く一人でも容易に扱えます。
・　収納しやすく、スペースをとりません。

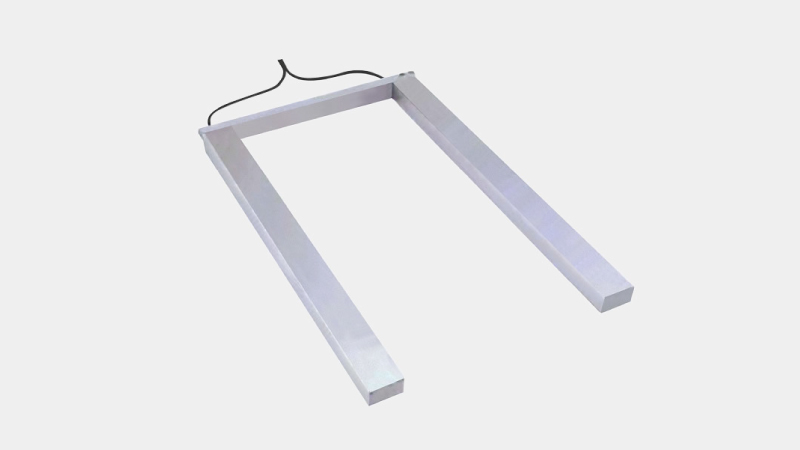

U字タイプとして使用

パレットの計量作業に最適。
・ほとんどのパレット搬送車両に対応する薄型設計。
・パレットやボックスなどの計量物が滑りにくい構造。
・壁掛け収納が可能です。

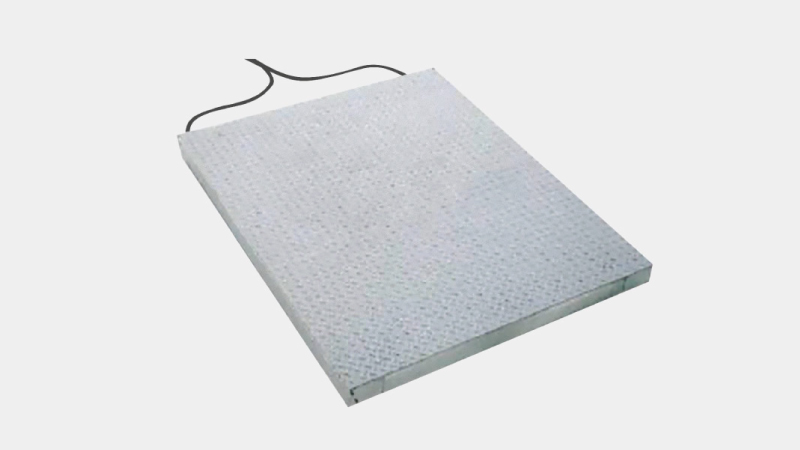

プラットフォームタイプとして使用

台車に載せたままの計量をスムーズに行えます。
・設置のための基礎工事が不要なピットレス式。
・積載台のサイズは全7種類。使用環境に応じて最適なものをお選び頂けます。
・オプションの傾斜板（スロープ）の取り付けにより、さらに作業性の高いドライブスルータイプとなります。

仕様

外形寸法

一般仕様

タイプ	S-LK(L)600、S-LK(S)1500、S-LK3000
ひょう量	600kg、1,500kg、3,000kg
重量検出	ロードセル方式
定格出力(R.O.)	1mV/V
非直線性	±0.025%/R.O.
ヒステリシス	±0.025%/R.O.
再現性	±0.025%/R.O.
クリープ特性	±0.025%/R.O.
零復帰度	±0.025%/R.O.
温度補償範囲	0℃～40℃
許容温度範囲	-20℃～60℃
出力の温度変化	±0.08%R.O.以内
零点の温度変化	±0.05%R.O./5℃以内
推奨印加電圧	10 ～ 12VDC
許容印加電圧	20V
絶縁抵抗	500MΩ以上 (B/E DC50V)
零バランス	±50%R.O.
静電許容度	20KV (フレーム…グランド・アース接続)
耐久性	皿中央で50万回繰り返し負荷(ひょう量)時、定格出力変化 ±0.05%/R.O.以内
本体足サイズ	600kg、1500kg：12φ 高さ27mm 3000kg：20φ 高さ43mm
保護等級	IP65準拠
材質	本体ならびにオプションは、全てSUS304

オプション

ジョイント/ サポート

ジョイントには「U字型ジョイント」と「プラットフォーム型ジョイント」があります。「U字型ジョイント」は1組のバー型スケールの固定に使用します。国家検定付の場合は必須です。「プラットフォーム型ジョイント」は、上皿（プラッター）を載せてプラットフォーム型として使用するときに必要なジョイントで、2本1組となります。
上皿を使用するときに計量面が歪まないよう補強する「サポート」は、計量面の面積に応じて2～4本使用します。

プラッター/ スロープ

「プラッター」は、バー型スケールの上皿として使用する縞鋼板です。「スロープ」（傾斜板）を付けることにより、計量物の積み下ろし作業が容易になります。

ロープラッター/ ロースロープ

「ロープラッター」は、重い台車などを載せやすくするために計量台を低くするバー型スケール用の上皿で縞鋼板です。「ロースロープ」と組み合わせてお使いいただけます。

FAQ

目盛りはいくつになりますか？

表示器との組み合わせによって異なります。たとえば、600kgの秤を表示分解能1/3000で設定した場合、目量は200gになります。
国家検定は取得できますか？

表示器との組み合わせにより、表示分解能1/3000の設定で取得可能です。（対応する表示器には、DI-80/DI-170/DI-160/DI-200があります。）
上下限値の設定はできますか？

セットポイント機能のある表示器をお使いいただくことにより、上下限値の設定が可能です。
